地下连续墙开挖技术起源于欧洲。它是根据打井和石油钻井使用泥浆和水下浇注混凝土的方法而发展起来的，1950年在意大利米兰首先采用了护壁泥浆地下连续墙施工，20世纪50~60年代该项技术在西方发达国家及前苏联得到推广，成为地下工程和深基础施工中有效的技术。

地下连续墙是基础工程在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等。

在地面上，利用一些特种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的基槽，并在其内浇注适当的材料而形成的一道具有防渗、挡土和承重功能的连续的地下墙体。

地下连续墙之所以能够得到如此广泛的应用，是因为它具有十大优点：

工效高、工期短、质量可靠、经济效益高。

施工时振动小，噪音低，非常适于在城市施工。

占地少，可以充分利用建筑红线以内有限的地面和空间，充分发挥投资效益。

防渗性能好，由于墙体接头形式和施工方法的改进，使地下连续墙几乎不透水。

可用于逆做法施工。地下连续墙刚度大，易于设置埋设件，很适合于逆做法施工。

可以贴近施工。由于具有上述几项优点，使我们可以紧贴原有建筑物建造地下连续墙。

用地下连续墙作为土坝、尾矿坝和水闸等水工建筑物的垂直防渗结构，是非常安全和经济的。

墙体刚度大，用于基坑开挖时，可承受很大的土压力，极少发生地基沉降或塌方事故，已经成为深基坑支护工程中必不可少的挡土结构。

适用于多种地基条件。地下连续墙对地基的适用范围很广，从软弱的冲积地层到中硬的地层、密实的砂砾层，各种软岩和硬岩等所有的地基都可以建造地下连续墙。

可用作刚性基础。目前地下连续墙不再单纯作为防渗防水、深基坑围护墙，而且越来越多地用地下连续墙代替桩基础、沉井或沉箱基础，承受更大荷载。工效高、工期短、质量可靠、经济效益高。

缺点：

在城市施工时，废泥浆的处理比较麻烦。

地下连续墙如果用作临时的挡土结构，比其它方法所用的费用要高些。

如果施工方法不当或施工地质条件特殊，可能出现相邻墙段不能对齐和漏水的问题。

在一些特殊的地质条件下（如很软的淤泥质土，含漂石的冲积层和超硬岩石等），施工难度很大。

操作流程：

在槽段开挖前，沿连续墙纵向轴线位置构筑导墙，采用现浇混凝土或钢筋混凝土浇筑。

导墙深度一般为1.2～1.5m，其顶面略高于地面10～15mm，以防止地表水流入导沟。导墙的厚度一般为100～200mm，内墙面应垂直，内壁净距应为连续墙设计厚度加施工余量(一般为40～60mm)。墙面与纵轴线距离的允许偏差为±10mm，内外导墙间距允许偏盖±5mm，导墙顶面应保持水平。

导墙宜筑于密实的粘性土地基上。墙背宜以土壁代模，以防止槽外地表水渗入槽内。如果墙背侧需回填土时，应用粘性土分层夯实，以免漏浆。每个槽段内的导墙应设一溢浆孔。

在挖基槽前先作保护基槽上口的导墙，用泥浆护壁，按设计的墙宽与深分段挖槽，放置钢筋骨架，用导管灌注混凝土置换出护壁泥浆，形成一段钢筋混凝土墙。逐段连续施工成为连续墙。施工主要工艺为导墙、泥浆护壁、成槽施工、水下灌注混凝土、墙段接头处理等。

(1)导墙

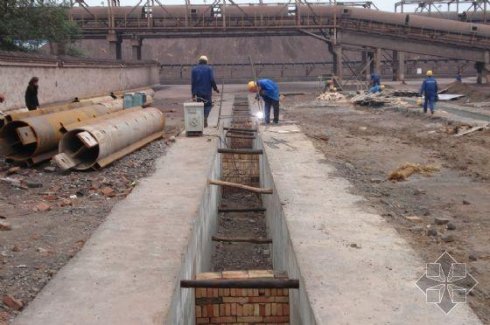

导墙通常为就地灌注的钢筋混凝土结构。主要作用是：保证地下连续墙设计的几何尺寸和形状；容蓄部分泥浆，保证成槽施工时液面稳定；承受挖槽机械的荷载，保护槽口土壁不破坏，并作为安装钢筋骨架的基准。导墙深度一般为1.2～1.5米。墙顶高出地面10～15厘米,以防地表水流入而影响泥浆质量（图1）。导墙底不能设在松散的土层或地下水位波动的部位。

(2)泥浆护壁

通过泥浆对槽壁施加压力以保护挖成的深槽形状不变，灌注混凝土把泥浆置换出来。泥浆材料通常由膨润土、水、化学处理剂和一些惰性物质组成。泥浆的作用是在槽壁上形成不透水的泥皮，从而使泥浆的静水压力有效地作用在槽壁上，防止地下水的渗水和槽壁的剥落，保持壁面的稳定，同时泥浆还有悬浮土渣和将土渣携带出地面的功能。

在砂砾层中成槽必要时可采用木屑、蛭石等挤塞剂防止漏浆。泥浆使用方法分静止式和循环式两种。泥浆在循环式使用时，应用振动筛、旋流器等净化装置。在指标恶化后要考虑采用化学方法处理或废弃旧浆，换用新浆。

(3)成槽施工

中国使用成槽的专用机械有：旋转切削多头钻、导板抓斗、冲击钻等。施工时应视地质条件和筑墙深度选用。一般土质较软，深度在15米左右时，可选用普通导板抓斗；对密实的砂层或含砾土层可选用多头钻或加重型液压导板抓斗；在含有大颗粒卵砾石或岩基中成槽，以选用冲击钻为宜。槽段的单元长度一般为6～8米，通常结合土质情况、钢筋骨架重量及结构尺寸、划分段落等决定。成槽后需静置4小时,并使槽内泥浆比重小于1.3。

(4)水下灌注混凝土

采用导管法按水下混凝土灌注法进行，但在用导管开始灌注混凝土前为防止泥浆混入混凝土，可在导管内吊放一管塞，依靠灌入的混凝土压力将管内泥浆挤出。混凝土要连续灌注并测量混凝土灌注量及上升高度。所溢出的泥浆送回泥浆沉淀池。

(5)墙段接头处理

地下连续墙是由许多墙段拼组而成，为保持墙段之间连续施工，接头采用锁口管工艺，即在灌注槽段混凝土前，在槽段的端部预插一根直径和槽宽相等的钢管，即锁口管，待混凝土初凝后将钢管徐徐拔出,使端部形成半凹榫状接状。也有根据墙体结构受力需要而设置刚性接头的，以使先后两个墙段联成整体。
